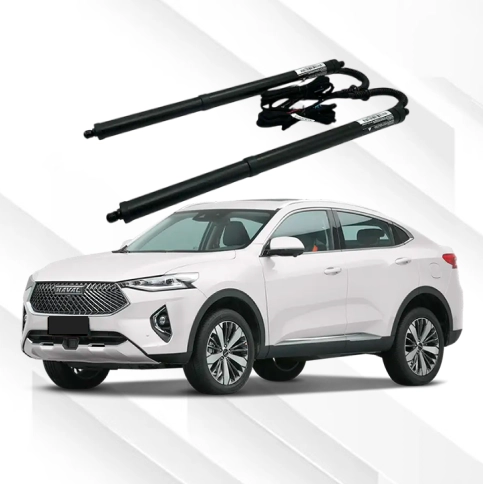

Инструкция по установке электропривода багажника для Haval F7X (дотяжка замком) от Inventcar Tailgate

Основные функции привода багажника

Посредством интеллектуального электронного замка багажник открывается, закрывается и защёлкивается. Также ключом с дистанционным управлением, кнопкой в багажнике либо кнопкой управления багажника в салоне автомобиля, датчиком ноги под задним бампером, переключателем с голосовым управлением и др. можно либо открывать, либо закрывать дверь багажника. Багажник оснащён защитой от защемления и столкновения, контролем скорости, проверкой на необычные ошибки и др. функциональными особенностями.

Многообразные способы эксплуатации багажника

К машине идёт ключ, на багажнике установлена отдельная кнопка, кнопка со стороны водительского сидения/отдельная кнопка/кнопка разблокировки – можно выбрать многообразный способ открытия багажника.

Интеллектуальная защита от защемления и столкновения

Если что-то будет мешать багажнику при открытии или закрытии, то он остановится или же его движение пойдёт в обратную сторону, таким образом, гарантируется полная безопасность для человека.

Запоминание регулировки высоты

Отдельной кнопкой можно по Вашему росту установить и настроить подходящую для Вас высоту багажника.

Дополнительные функции

Датчик ноги под бампером, Голосовое управление.

Устранение часто встречающихся ошибок

Петля или замок доводчика

2. После её установки при закрытии двери плохой эффект дотяжки
Анализ причины: Не отрегулирован ход дотяжки двери
Способ решения: Отрегулировать ход дотяжки двери

3. Слабая жёсткость пружины петли либо пружина разрывается
Анализ причины: Вопрос по качеству петли
Способ решения: Заменить петлю на новую

Механизм доводчика замка

2. Выпадение зубцов из механизма замка, и они работают в холостую, издают не нормальный звук, нет эффекта работы доводчика
Анализ причины: Вопрос по качеству механизма замка доводчика
Способ решения: Заменить механизм замка доводчика на новый

Опора с электрической тягой

2. При открытии двери максимально вверх, она произвольно опускается вниз
Анализ причины: Нехватка мощности работы тяг, тяга не держит багажник в одном положении либо не подходит программное обеспечение
Способ решения: Заменить тягу на новую либо переустановить программное обеспечение на подходящее

3. При закрытии/открытии двери тяга спадает
Анализ причины: Тяга плотно не застёгнута, затяжное кольцо деформировано или расслаблено, деформация опоры
Способ решения: Проверить застёгнута ли тяга, проверить не сползло ли затяжное кольцо, проверить его на предмет деформации и расслабленности. Проверить не слетает ли шаровая опора тяги из-за возникновения деформации при работе опоры

Провода

2. Не работает управление от ключа
Анализ причины: Неправильно подсоединены сигнальные провода от центрального замка или неправильные данные CAN сигнала
Способ решения: Проверить сигнал от центрального замка и его контакты, проверить данные CAN сигнала

3. Замок не закрывается/проблемы с дверью/нет подачи питания
Анализ причины: Возможно плохое соединение заземления или проблемы с местом заземления
Способ решения: Проверив плохое ли контактное соединение заземления, будет понятно, имеются ли проблемы с заземлением, рекомендуем подсоединить заземление на болт штатного заземления

4. После подключения проводов не работает багажник с электрическим приводом
Анализ причины: Не подключено питание к источнику питания или некорректная подача питания
Способ решения: Проверить горят ли кнопки на багажнике, вытащите предохранители и проверьте их

Блок управления ECU

2. После установки блока управления дверь не закрывается на замок или закрывается очень медленно
Анализ причины: Посмотреть нет ли никаких посторонних предметов, измерить потерю тока, подаётся ли достаточно тока, можно завести машину
Способ решения: Если Вы уверены, что сборка проводилась без нареканий, то отрегулируйте необходимую Вам скорость

Оповещение об ошибках

Звуковое оповещение (2 раза) Ошибка защиты от защемления

1. Посмотреть при опускании двери наличие посторонних предметов

2. Проверить превышается ли ход тяги при поднятии двери в самую высокую точку, аккуратно опустите дверь чуть-чуть вниз и зажмите кнопку на 3 секунды для запоминания высоты

3. При сборе/разборе нужно проверить восстановили ли водостойкую гофру багажника

Звуковое оповещение (5 раз) Замок с доводчиком открыт или проблемы с доводкой

1. Проверить правильность подсоединения проводов управления замка, проверить на повреждения коннекторы

2. Имеются ли посторонние звуки при работе доводчика, есть имеются, то замените на новый механизм замка доводчика

Звуковое оповещение (10 раз) Предупреждение о превышении времени открытия двери

1. Посмотрите нет ли посторонних предметов, которые не дают закрыться двери

2. Имеется ли деформация у багажника, из-за которой двери открываются/закрываются не корректора

3. При работе электрических тяг имеется ли посторонний звук

4. Проверить нормальное ли напряжение в аккумуляторе

Звуковое оповещение (15 раз) Замок не открывается

1. Проверить нормально ли работает замок

2. Проверить нормально ли подсоединены контрольные провода от замков дверей машины

Звуковое оповещение (20 раз) Превышение установленной величины тока в электродвигателе

1. Закройте двери рукой или перезапустите контроллер доводчика багажника, если не перезапускается, то замените блок управления на новый

Звуковое оповещение (25 раз) Поломка в электролинии привода электродвигателя

1. Проверить не произошло ли короткое замыкание в контрольных проводах электрической тяги и доводчик замка

2. Проверить нормально ли работает тяга и доводчик замка

3. Заменить контроллер доводчика багажника

Звуковое оповещение (30 раз) Предупреждение о неравномерности двух опор

1. Проверить шаровую опору электрической тяги

2. Посмотреть одинаковый ли правый и левый ходы тяги

3. Проверить дверь на предмет деформации

4. Проверить правильность подсоединения проводов левой и правой электрической тяги, не вышел ли из строя коннектор

5. Замените электрические тяги на новые

6. Замените контроллер от электрического багажника

С помощью звукового оповещения блока управления ЕСU можно определить какая деталь вышла из строя!

Провода необходимо подсоединять по порядку к каждой детали, затем подсоединить заземления и в конце подсоединяется подача питания +В и модуль управления!

Примечание:

1. Кнопка управления на ключе путём расшифровки данных CAN сигнала получает дистанционную функцию контроля за багажником, как это работает: долго нажать на кнопку багажника на ключе.

2. У автомобилей, у которых на ключе нет кнопки управления за багажником, дистанционная функция контроля за багажником достигается благодаря подсоединения сигнала от центрального замка, как это работает: три раза подряд нажать на кнопку открытия дверей.

Настройка привода багажника

Калибровка памяти высоты

Лёгким движением поставьте дверь багажника на необходимую Вам высоту, нажмите на кнопку на двери в течение 3 секунд, должен прозвучать сигнал, и высота сохраниться в памяти. При повторном открытии дверь она автоматически откроется на установленную Вами высоту.

Сигнал предупреждения Вкл\Выкл

Последовательно 2 раза зажмите кнопку: каждые 3 секунды отпускайте кнопку, затем повторным нажатием можно включить либо отключить сигнал предупреждения.

Настройка повышения/понижения скорости закрытия дверей

По умолчанию в системе скорость закрытия двери настроена на 3 передачу, в системе присутствует в общем 8 передач. Ввиду отличительных особенностей автомобилей клиенты часто обращаются с жалобами по данному вопросу. Данная настройка упраздняет неудобства пользователей данными автомобилями, такие как: переключатель необходимо неоднократно вручную возвращать в исходное положение, дверь не закрывается, двери закрываются либо слишком быстро, либо слишком медленно.

Контроллер находится в спящем режиме

Если не горят лампочки на контроллере, то это не означает что контроллер вышел из строя, просто ввиду не корректного подсоединения проводов он уходит в спящий режим. Вытащите провод питания на 5 минут и затем вставьте его обратно либо потрогайте 2 вилки внутри разъёма от питания.

Пошаговое пояснение по разборке/сборке данного автомобиля

Прокладка проводов по корпусу автомобиля

Схема подсоединения проводов

Меры предосторожности проводимые перед сборкой

1. Для того, чтобы обеспечить безопасность и нормальное использование автомобиля, просим Вас передавать работу профессиональному персоналу, никогда не демонтируйте машину в частном порядке, во избежание повреждения машины и несчастных случаев.

2. Первый шаг перед погрузкой транспортного средств - сначала проконсультируйтесь с владельцем автомобиля, проводились ли у автомобиля модификации или ремонт, и сообщите клиенту о том, что в процессе установки возможно придётся сверлить отверстия, запускать двигатель, проверять, появляются ли кода неисправности на дисплее приборной панели, проверять переключатели на дверях автомобиля, люка, проверять на исправность ключа дистанционного управления, проверить имеются ли царапины на внутренней и внешней поверхности автомобиля, проверить размер левых и правых зазоров и посмотреть ровность по высоте – эти данные очень пригодятся после установки электрической двери багажника. Если что-то произойдёт, то сообщите об этом клиенту.

3. Убедитесь, что аккумулятор заряжён достаточно, чтобы электрическая дверь багажника работала должным образом. Если аккумулятор не разряжен, то заведите двигатель и пусть автомобиль поработает некоторое время.

4. Перед разборкой работники должны выложить металлические твердые предметы из карманов, чтобы не повредить автомобиль во время работ.

5. Во время монтажных работ обратите внимание на то, чтобы использовались полотенца и другие методы защиты, чтобы не поцарапать автомобиль, удалённые компоненты должны быть сложены в сторонке, на то, чтобы своевременно убирался мусор из автомобиля. Соединения обязательно нужно изолировать, чтобы не произошло короткого замыкания.

6. При установке кузовных опор, если будут специальные опоры, то обратите внимание, чтобы их установили правильно, не вверх ногами, в противном случае тяга не сойдётся с дверью багажника, также можно поцарапать краску автомобиля (конкретные параметры процесса установки).

7. Перед установкой убедитесь что все детали стоят по правильному направлению, таким образом при разборе не будет повреждений или деформации из-за расслабленности. После установки на шариковой опоре нужно обратить внимание на то, чтобы стопорное кольцо прижалось в своё место, в противном случае тяга выпадет (тягу вытащите слегка наружу, посмотрите не расслабилась ли она, если же она расслаблена, то значит стопорное кольцо не встало в своё место).

8. При получении питания от приёмника питания питание должно приходить от предохранителя В+ и не влияя на другие функции автомобиля обратите внимание чтобы у места под заземления была хорошая обратная электрическая линия (пожалуйста следуйте нашим инструкциям).

9. При проделывании отверстий для соединительных проводов от шагающей электрической тяги, убедитесь, чтобы отверстия были пробиты в соответствии с нашими рекомендациями и потяните дверь вниз, чтобы сверло было перпендикулярно отверстию для протягивания проводов.

10. При прокладке кабеля CAN/кабеля питания/кабеля от передней кнопки/подключения блока доводчика привяжите все провода и штекеры (большие штекеры привяжите спереди, маленькие штекеры с проводами - сзади), для облегчения продевания проводов используйте спрей-воск (пожалуйста, обратитесь к таблице в руководстве по процессу установки в конкретном месте автомобиля).

11. Пожалуйста, в заведённом состоянии не подсоединяйте и не отключайте подключенные Вами провода и аксессуары.

Вышеуказанная информация может быть изменена без предварительного уведомления, право окончательной интерпретации принадлежит нашей компании.
